集裝式機械密封介紹(一)

    集裝式機械密封介紹(一)：

    集裝式機械密封是一種結構新穎、性能可靠、安裝維修方便的密封結構。該密封將動環、靜環、彈性元件、輔助密封圈、軸套、壓蓋、靜密封墊圈等主要零件組合在一起，因此得名集裝式密封，有時也稱卡式密封。

    集裝式機械密封一般采用平衡型密封結構，在第一章圖1-1所示的就是一種通用的集裝式機械密封。除了將主要零件組合在一起外，在壓蓋上還布置了實現沖洗和急冷的通道。該密封因已組裝成一個集合體，在機體上安裝更加方便、快捷、密封可靠，深受國內外用戶的歡迎，是國內今后機械密封發展的方向。

    圖2-1所示為一單端面多彈簧旋轉集裝式機械密封，其結構特點是全部零件組合為一體，彈簧與物料接觸，屬于平衡型、內裝內流型旋轉式結構，定位塊可以調節彈簧壓縮量�？紤]到當動、靜環磨損時可以更容易補償，設計有動環密封圈。

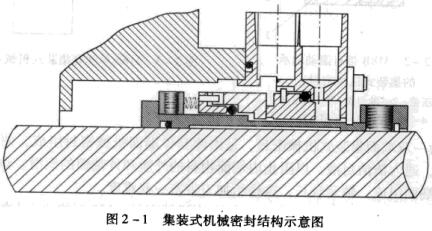

    圖2-1集裝式機械密封結構示意圖



    集裝約翰克蘭502機械密封
